加工定制	是	品牌	浙江利豐閥門	型號	D94H-10C,D942X-10C
材質	碳鋼	連接形式	法蘭	結構形式	偏置板式
適用介質	水 ,油品,蒸汽等	壓力環境	常壓	工作溫度	高溫
標準	國標	流動方向	雙向	驅動方式	電子
零部件及配件	執行器	用途	流量控制	類型(通道位置)	直通式
口徑	DN1200	公稱通徑	DN50-DN2400	安裝尺寸	國標
3C閥門類別	工業

專注生產閥門20年，質量可靠，技術領先。

專業生產：大口徑蝶閥，通風蝶閥，閘閥，截止閥，盲板閥等閥門．

【產品用途】

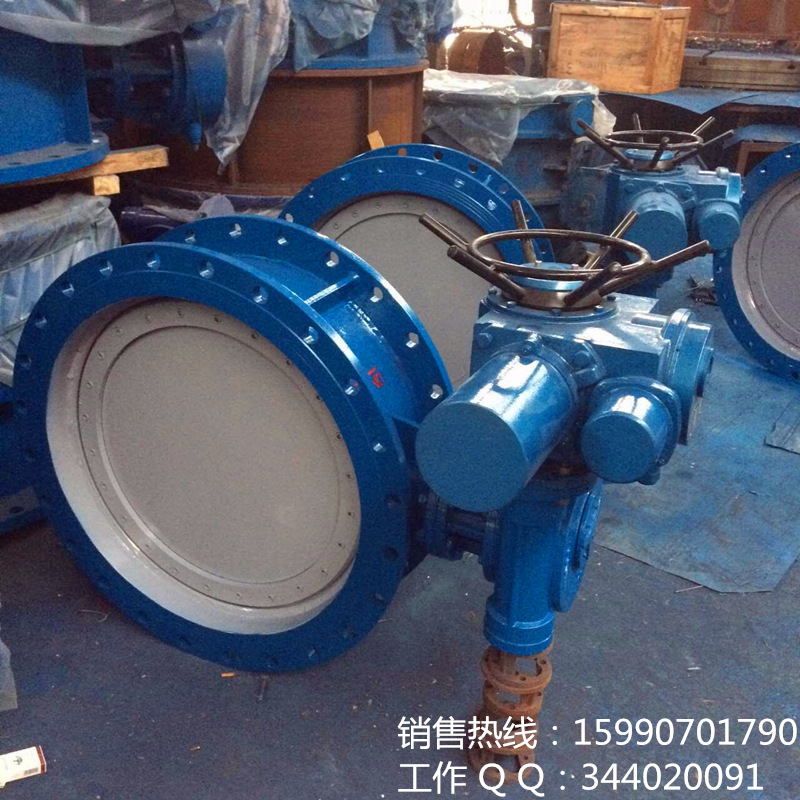

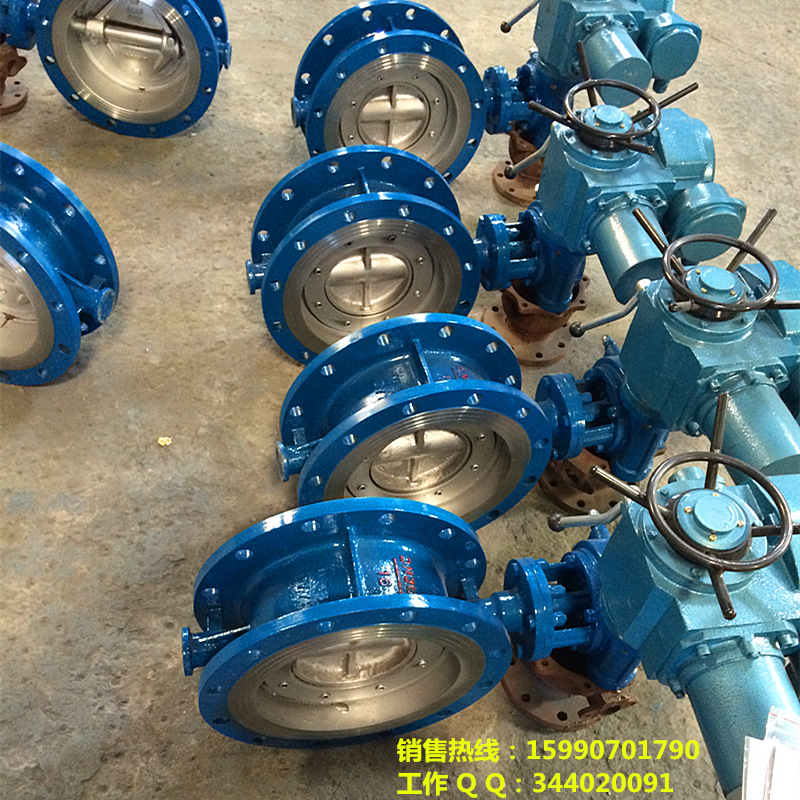

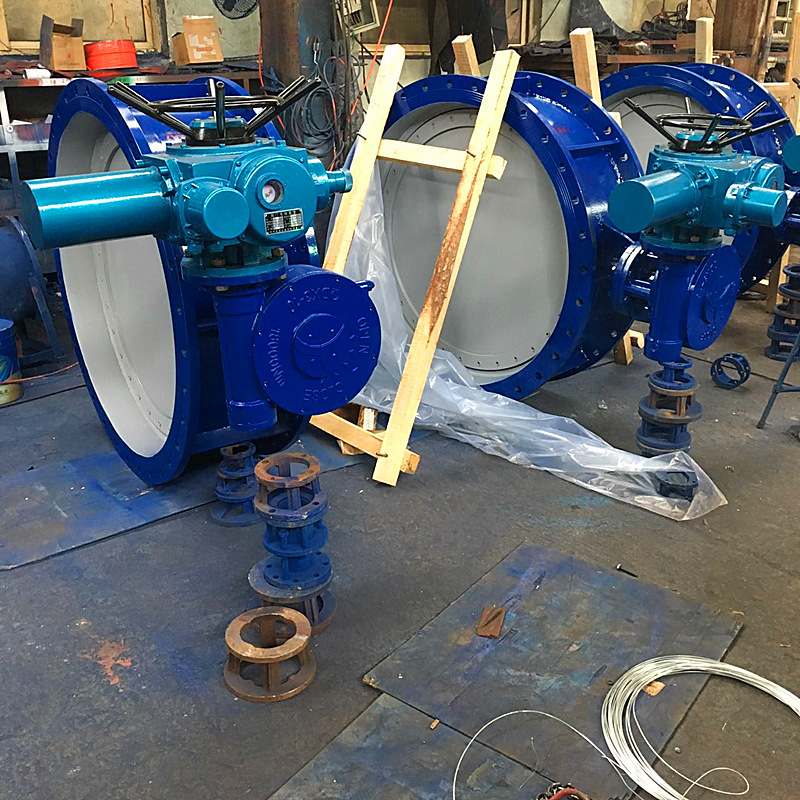

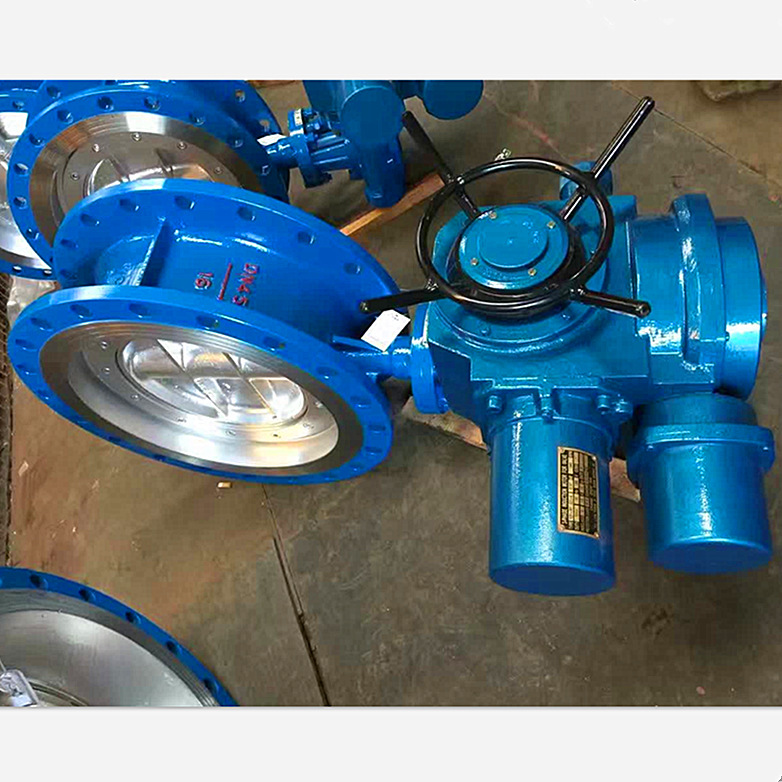

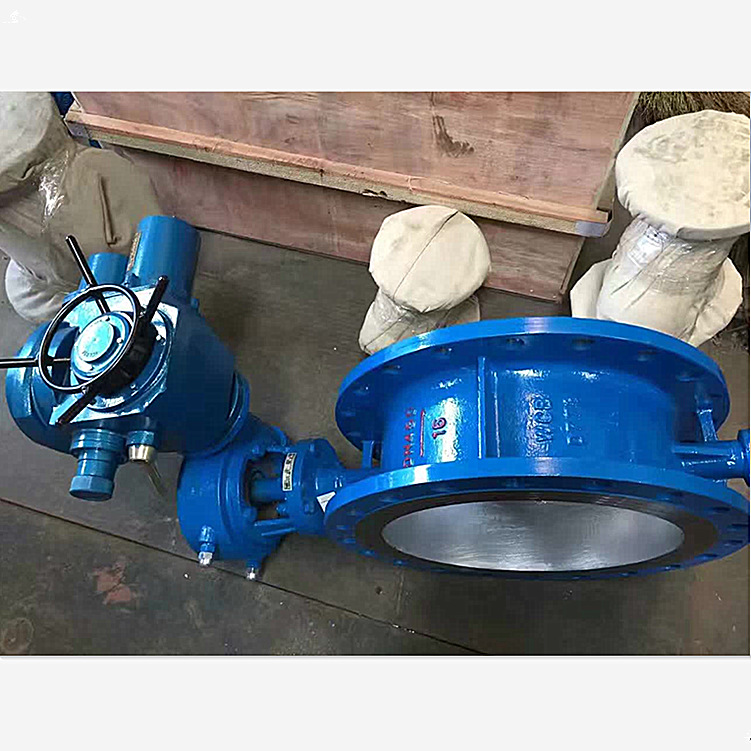

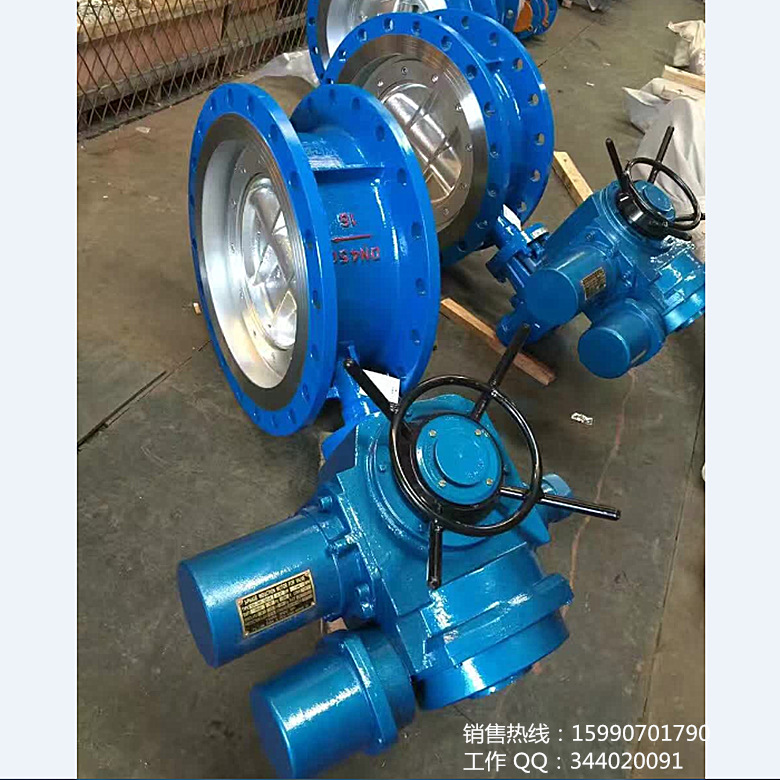

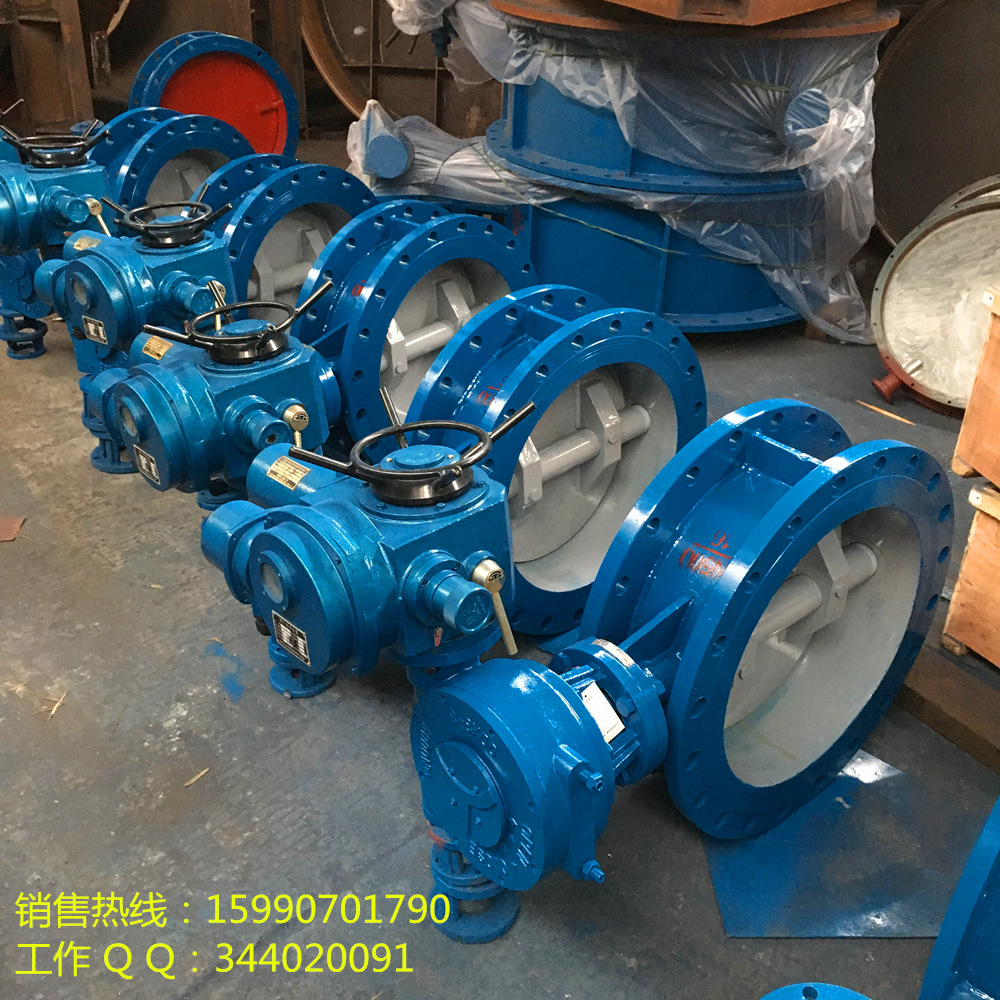

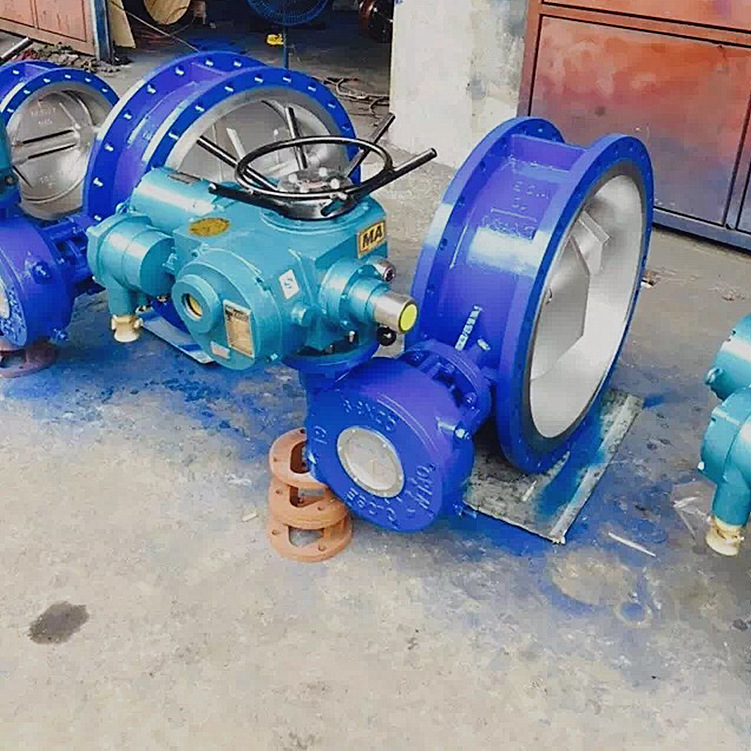

 硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。【產品特點】1、金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用【執行標準】設計規范：GB/T 12238結構長度：GB/T 12221法蘭連接：GB/T 9113試驗與檢驗：GB/T 13927產品標識：GB/T 12220【性能參數】

型號		D343H-10 D343H-16 D343H-25 D343H-40	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
工作壓力（MPa）		1.0~4.0
適用溫度（℃）		≤425	≤200
適用介質		水、油或非腐蝕性介質	硝酸類介質	醋酸類介質
材料	閥體、蝶板	WCB	CF8/304	CF3M/316L
	閥桿	2Cr13	304	316L
	閥體密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

【主要外形和連接尺寸】

D3.6.943H-10/16/25/電動,氣動,手動硬密封蝶閥主要外形連接尺寸 (單位:mm)

公稱通經(DN)	主要尺寸			法蘭尺寸和螺栓規格
				1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-22	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70

一、購物前：有任何問題，可以隨時咨詢哦，我們一定會耐心為你解答的。
二、關于產品的價格:部分網上價格僅供參考，具體產品價格請致電咨詢賣家。
三、關于物流：具體物流方式和費用由買賣雙方協商決定。

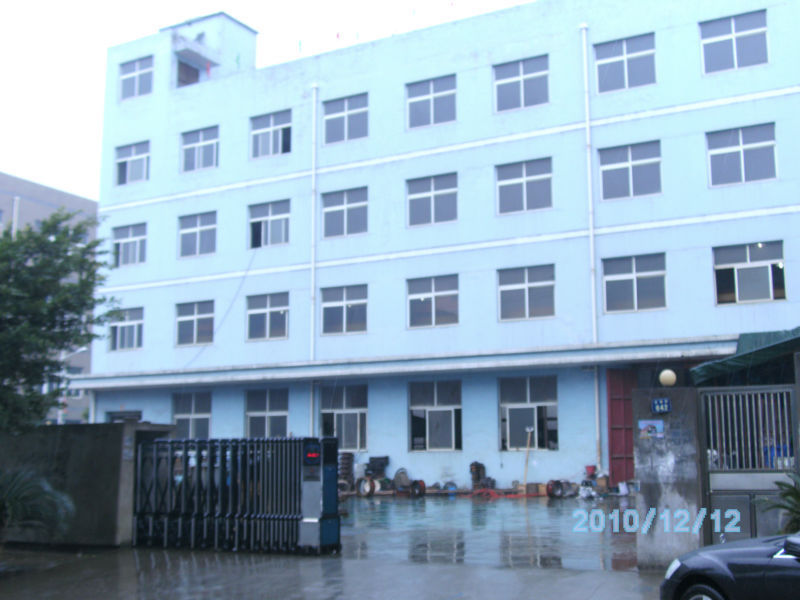

   浙江利豐閥門制造有限公司創辦于1989年，主要生產：盲板閥、蝶閥、冶金閥、閘閥、截止閥，是溫州 閥門行業最先倔起的企業，是全國最大的閥門生產沿海基地，距104國道十公里，離溫州機場僅四公里。

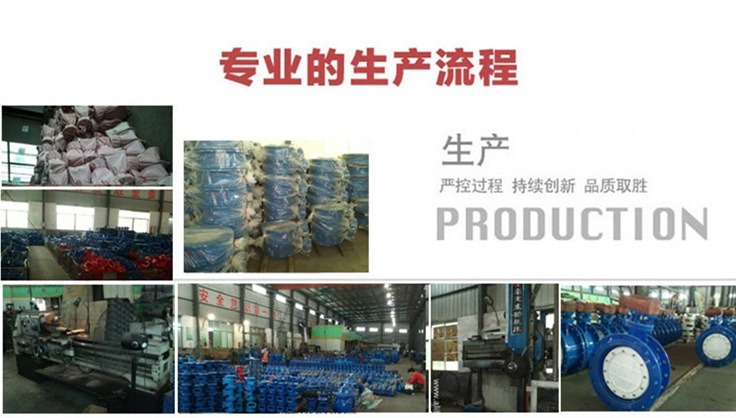

     公司注冊資金518萬，車間占地面積20000平方米，員工280人，其中高級技術工126人，現擁有：蝶閥、盲板閥、冶金閥、閘閥、截止閥等五大生產車間，160多臺專業車床，年生產各類閥門數萬套，產品廣泛用于：化工業，石油業，冶煉廠，火電廠，環保，輕工業等。
     自公司成立以來，全體員工一直秉承“以質量求生存，以信譽求發展”的經營理念，多方位優質廉價為廣大用戶服務，順利通過ISO國際認證。公司堅信會在不久的明天將成為浙江首牌閥門生產集團。
    公司生產閥門多年具有豐富的閥門知識及實際經驗，可根據用戶的的需求及安裝現場的具體情況，提供產品造型，產品設計，方案推薦。 歡迎社會各界人士來我公司考察、指導、采購讓我們攜手共創美好未來！



•
•
•
•
•
