加工定制	是	品牌	中能	型號	D941
材質	碳鋼	連接形式	法蘭	結構形式	偏置板式
適用介質	空氣	壓力環境	常壓	工作溫度	常溫
標準	國標	流動方向	單向	驅動方式	手動
零部件及配件	執行器	用途	調節	類型(通道位置)	二通式
口徑	100-4000	公稱通徑	100-4000	3C閥門類別	工業
規格	DN1000

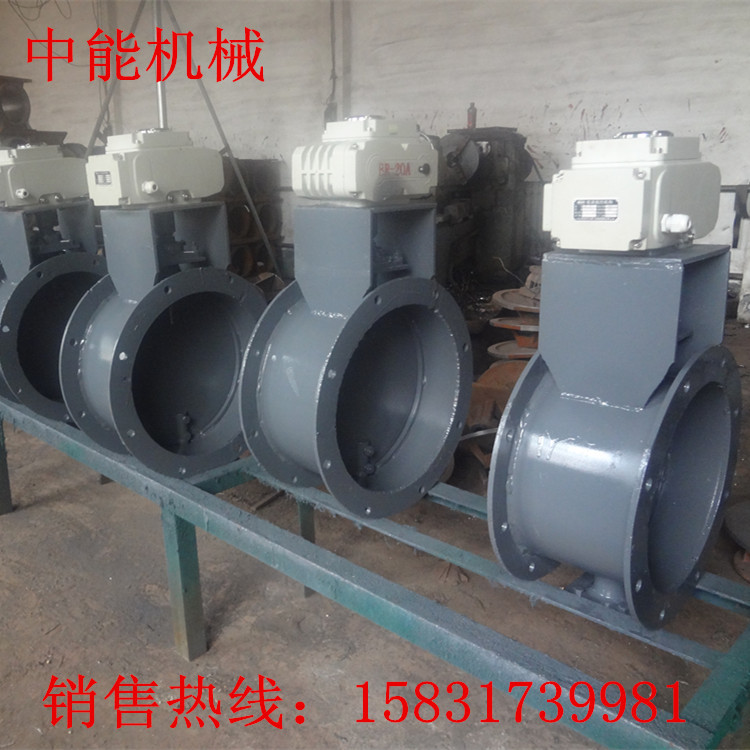

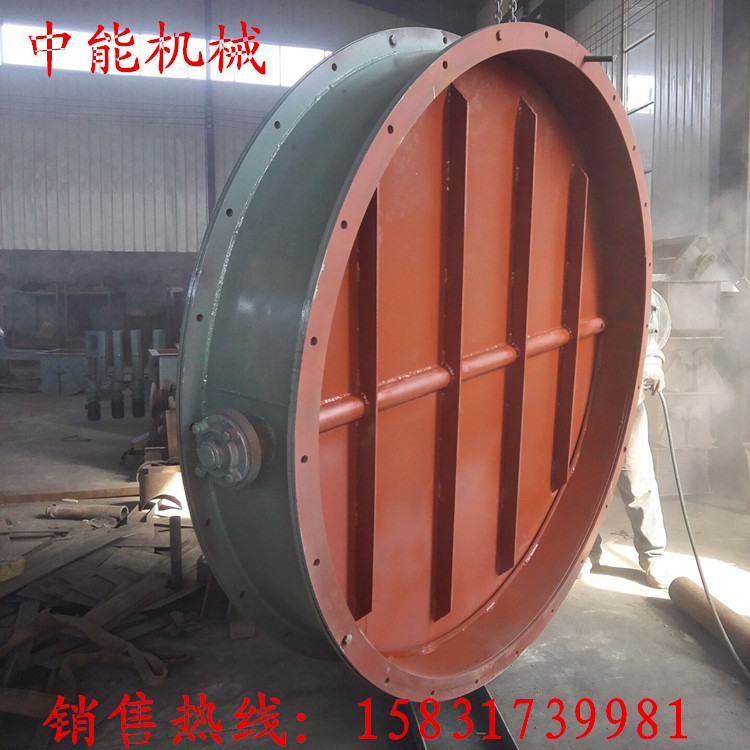

通風蝶閥結構特點：

1.采用中線式碟板與短結構鋼板焊接：的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。2.內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響

通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量

特點：

1、啟閉方便迅速、省力、流體阻力小，可以經常操作。

2、結構簡單，體積小，重量輕。

3、使用壽命長4、低壓下，可以實現良好的密封。5、調節性能好。

標準及參數：

標準1、設計標準:GB/T12238-1989 JB/T8692-19982、法蘭連接尺寸:GB/T9115.1-20003、結構長度 h:GB/T12221-19894、壓力試驗:GB/T13927-1992;JB/T9092-1999參數公稱通徑 DN（mm） 50～2000公稱壓力 PN（Mpa） 0.05 0.25 0.6試驗壓力 強度試驗 0.075 0.375 0.9密封試驗 ≤1.5%泄漏量適用介質 煤氣、含塵氣體、煙道氣等適用溫度 負-10度，還有零上 250度

•
