加工定制	是	品牌	上海廣閥	型號	D371-16
材質	碳鋼	連接形式	對夾	結構形式	杠桿式
適用介質	水	壓力環境	常壓	工作溫度	常溫
標準	國標	流動方向	單向	驅動方式	手動
零部件及配件	配件	用途	截止	類型(通道位置)	直通式
口徑	DN50~DN1200	公稱通徑	DN50~DN1200	安裝尺寸	DN50~DN1200
3C閥門類別	工業	規格	DN50~DN1200

上海廣閥閥門有限位于上海奉賢。公司創辦于 1997年，專業生產閘閥，截止閥，止回閥，球閥，蝶閥已有 十幾年歷史，是上海較早一批生產閥門的企業。經過十幾年發展與自我完善，工廠發展至今已擁有豐富的制造閥門經驗、精良的機械設備、先進的生產工藝、完備的檢測手段。工廠全面采用ISO9000－2000國際質量認證體系組織設計、制造、檢測確保產品質量與服務。
   上海廣閥閥門有限公司緊跟世界閥門發展步伐，先后成功引進開發出耐磨閘閥，截止閥，止回閥，對夾式止回閥系列、消聲止回閥系列、高性能一體式球閥、意大利式薄型球閥、高溫球閥、耐磨球閥、高壓球閥。采用 GB、API、ANSI、JIS 、DIN、BS 標準制造，主要有 WCB、A105、304、304L、316、316L、F11、Ti 材料制造，生產通徑1/2"～40"（15mm～1000mm）壓力級125Lb～1500Lb（1Mpa～16Mpa）并可根據用戶要求定制各種特殊閥門。
   上海廣閥閥門有限公司本著“不求最大、只求最好、科技為本、誠信以人”的原則 ,一如既往地以“質量第一、用戶至上、創新務實、微利經營”的經營理念，以最新的產品、更高的質量、更優的價格、更好的服務、同所有新老客戶竭誠合作共創美好明天，歡迎各界朋友垂詢惠顧。【售后服務】
一、質量保證措施：
1．主體鑄件材料、理化指標達到國家GB規定標準。
2．閥門制造、裝配、檢驗和試驗嚴格地按國家GB和行業JB、ZB、HG、SH、YB、SD標準執行。
3．產品設計開發、生產、安裝服務按ISO9001質量保證體系標準進行控制。
4．所有的產品均附上使用說明書和產品合格證書。
5．產品清潔度和測定方法及供貨要求完全按JB/7748-95和JB/T7928-99標準執行。
6．為用戶、客戶提供各種技術咨詢和各種理化測試。
二、售后服務承諾：
1.產品質保期為12個月，在質保期內公司為用戶提供質量跟蹤服務，確屬產品制造問題，實行“三包”，上門提供現場技術咨詢及服務。
2.在質保期內，用戶如發現產品質量問題，公司在收到用戶函電后，4小時內給予答復，在24小時內派專人到需方現場解決問題。
  服務說明： 客戶在使用產品的過程中，如發現產品不能正常使用時，可立即向廣閥營銷中心售后服務部咨詢，并將所用產品的型號、規格、使用環境、故障情況、購買日期和服務要求詳細說明。經售后服務部提出處理建議后，仍不能解決的，再決定派人或作其他處理。

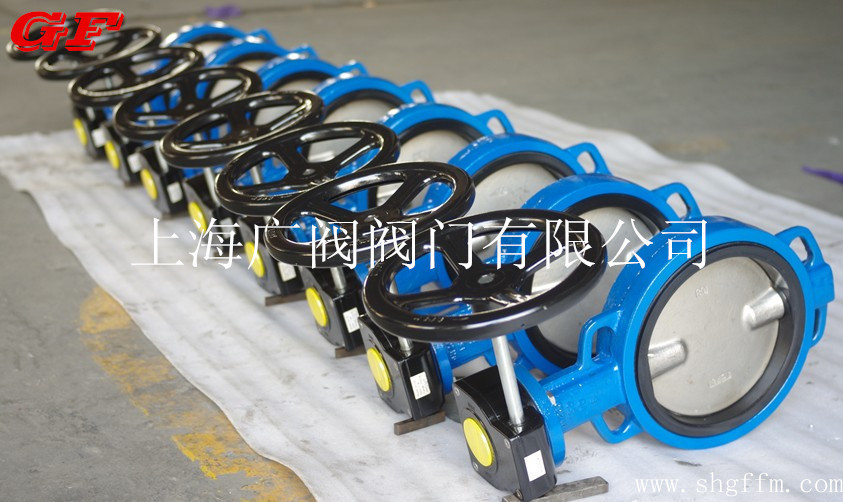

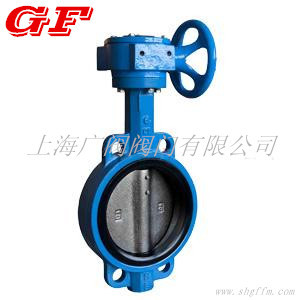

蝸輪蝶閥

蝸輪蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。中文名蝸輪蝶閥外文名Worm gear butterfly valve旋轉角度0°~90°之間優    勢結構簡單、體積小、重量輕密封形式彈性密封和金屬的密封應用范圍石油、煤氣、化工、水處理等

1簡介

蝸輪蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。法蘭蝶閥處于完全開啟位置時，蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。如果要求蝶閥作為流量控制使用，主要的是正確選擇 閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

2用途和性能規范

1.1 適用范圍D341H-1.6C型金屬密封蝶閥適用溫度≤400℃。D341X-1.6C型軟密封閥門適用溫度90 - 100℃。它們適用于空氣、水、蒸汽和油品等工業管道上作為啟閉裝置。1.2 閥門的性能規范

型 號 規 格	壓力試驗（MPa）	工作溫度(℃)	適用介質
強 度	密 封	氣密封
D341H-1.6C DN150和DN300	2.4	1.76	0.6	≤425	水、蒸汽、空氣和油品
D341X-1.6C DN150	2.4	1.76	0.6	≤100	水

3結構說明與原理

2.1結構：垂直板式結構，閥桿為整體式。2.1.1金屬硬密封閥門的密封圈為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。2.1.2軟密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。閥體閥座堆焊不銹鋼。2.2工作原理2.2.1金屬密封閥門的設計是采用三偏心結構原理，利用了固有的凸輪效應，完全消除了90度行程中閥座與密封圈之間的全部摩擦。2.2.2橡膠軟密封蝶閥的設計采用了單偏心結構，與中線軟密封不同,蝶板轉動大約在20度之后，閥座與密封圈之間迅速脫離，從而減少摩擦。2.3閥門的驅動方式閥門的驅動方式為蝸輪手動機構，將手柄順時針方向旋轉90°，閥門既可關閉，手柄逆時針旋轉90°閥門開啟。本類閥門在管道中一般應當水平安裝。2.4. 主要零件材料：

型 號 規 格	閥體/閥瓣	閥 桿	密封圈	填料
D341H-1.6C DN150和DN300	WCB	1Cr17Ni2	柔性石墨+不銹鋼	柔性石墨
D341X-1.6C DN150	1Cr13	丁腈橡膠
