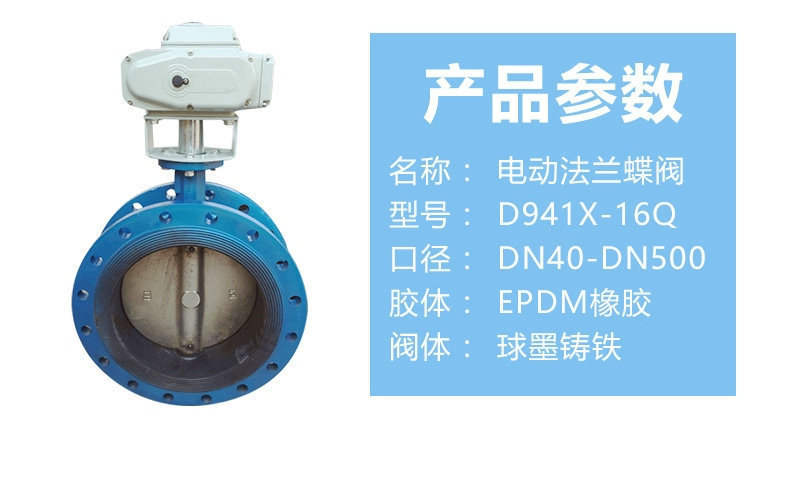

加工定制	是	品牌	漢龍	型號	D941X-16Q
材質	球磨鑄鐵/碳鋼/不銹鋼	連接形式	法蘭	結構形式	垂直板式
適用介質	水	壓力環境	常壓	工作溫度	常溫
標準	國標	流動方向	雙向	驅動方式	電動/手動
零部件及配件	執行器	用途	截止	類型(通道位置)	二通式
口徑	DN50	公稱通徑	DN50	3C閥門類別	工業
規格	DN50,具體規格請聯系廠家 陳經理13821773303	形式	蝶式




一、售前服務承諾

1、提供專業咨詢。做到即時答復您提出的專業技術問題

2、提供合理報價。快速為您提供合理報價。

3、提供考察接待。隨時接待您的考察，并盡力為您的考察工作提供各種便利條件

二、售中服務承諾

1、交易方式靈活：即可根據線上產品進行下單也可根據客戶自行需要訂立合同。

2、竭力按時按量為您提供優質產品，并采用最優運輸方式，確保您收到貨物完好無缺。

3、積極與使用人員溝通，尊重用戶安排，為用戶提供周到的技術支持。

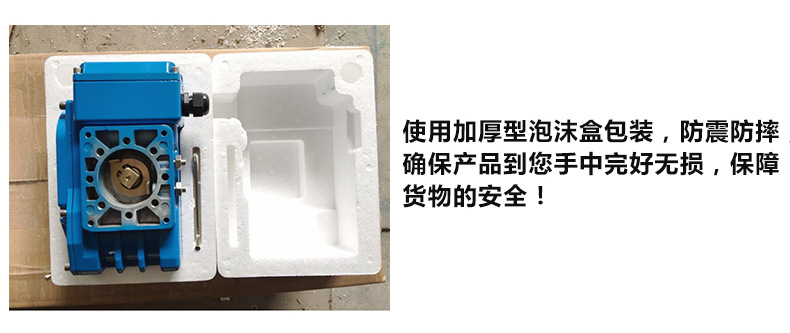

4、設備的包裝、運輸按照國際標準執行。內包裝采用塑料膜（或塑料泡沫），外包裝采用木箱，確保設 備適合長 途運輸、多次搬運、防雨、防           潮等。如因供方包裝不當等原因造成損失或丟失，由供方負責 修復或補齊。

5、無論合同大小，公司一律根據客戶自行需要提供開具增值稅專用發票；并保證所有客戶在價格及服務方面都 是公平的

.三、售后保證：

1、我公司銷售的產品，質保期為正確使用十八個月（自貨到工地之日起），在質保期內屬制造質量問題，我公司實行“三包”。若非法使用、 操作、      試壓造成損壞，不在“三包”之列
2、我公司銷售的產品嚴格按照國內相關標準設計、制造、驗收，也可根據客戶需求加工定制美標、歐標、德標等.
3、我公司保證按合同和技術協議配套供貨，保證按期、按質、按量交貨，并提供完整的技術資料。

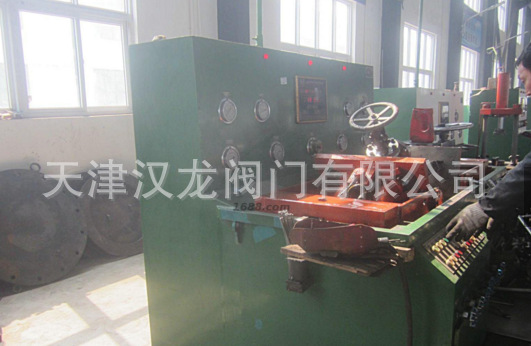

4、我公司銷售的產品在全過程嚴格按iso9001質量保證體系控制，實行可追溯控制。產品百分之百按照jb/t9092、api1598、jb/t3595、                 zbj16006等標準試壓，達到標準規定要求后方可出廠。
5、我公司具備為國家重點工程項目配套供貨的能力，保證按時、按質、按量供貨。根據工程進度要求，公司將派專業技術服務工程師到現場指導安        裝、調試，直到設備正常運行.
6、我公司嚴格按合同和相關標準規定的要求組織生產，確保閥門材質、配套、工藝、技術正確，性能可靠。

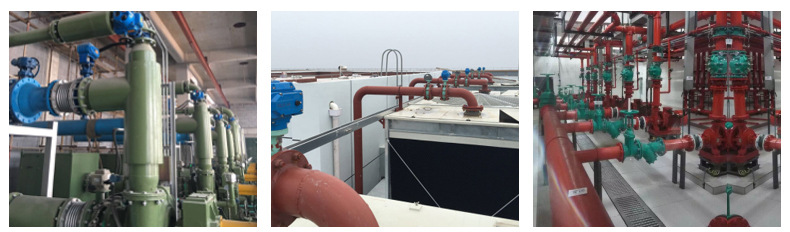

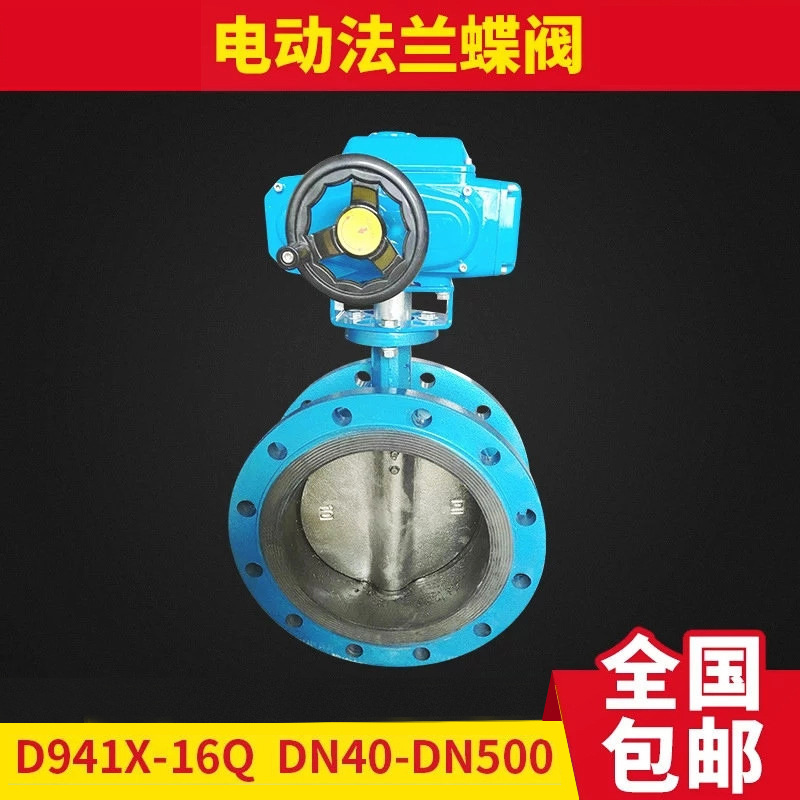

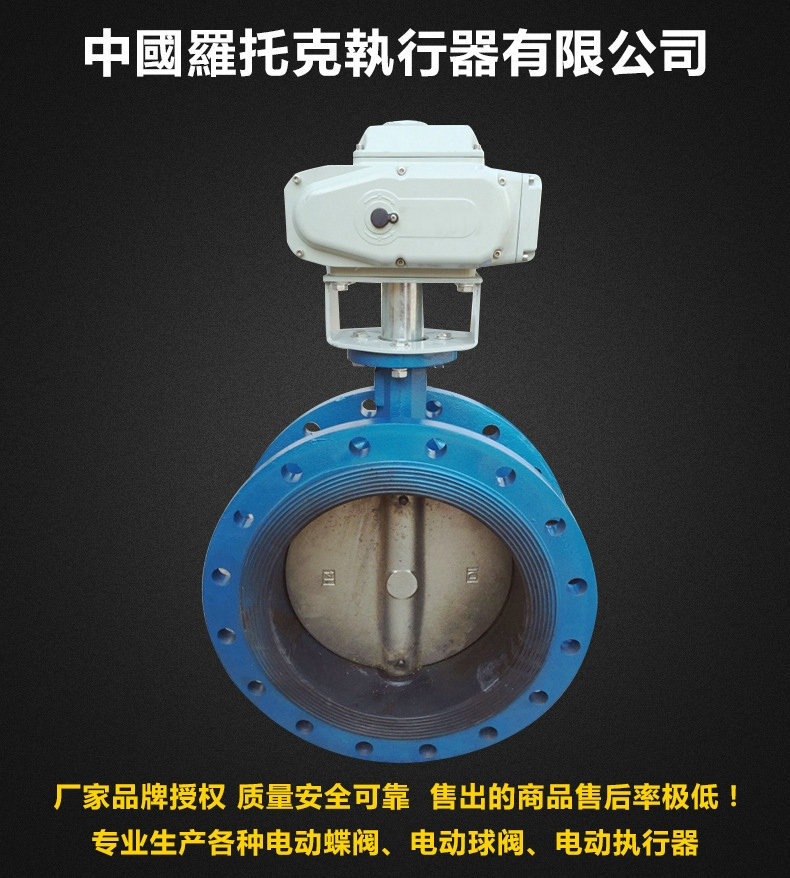

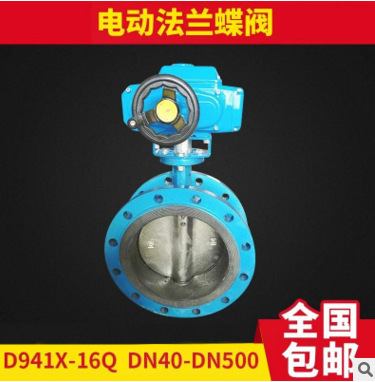

電動法蘭軟密封蝶閥D941X產品介紹      我公司研制的氣動法蘭軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可          靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使          用。電動法蘭軟密封蝶閥D941X特點       1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。      2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。      3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。      4、蝶板采用框架結構，強度高，過流面積大，流阻小。      5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。      6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。      7、本閥結構獨特，操作靈活，省力，方便。電動法蘭軟密封蝶閥D941X執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

電動法蘭軟密封蝶閥D941X主要零部件材料

零件名稱	材料
閥體	HT250  QT-450 WCB  SUS304
蝶板	球墨鑄鐵鍍鎳板、不銹鋼304、316
閥軸	2Cr13 SUS304
密封圈	R、EPDM、VITON、PTFE
填料	柔性石墨

電動法蘭軟密封蝶閥D941X主要技術參數

通徑	主要外形尺寸					0.6mpa				1.0MPa				1.0MPa
	L	H	H1	A		D	D1	D2	-d	D	D1	D2	-d	D	D1	D2	-d
50	108	82.5	338	180	65	140	110	88	4-14	185	125	99	4-18	165	125	95	4-18
65	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	100	413	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	125	444	240	72	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	250	192.5	742	550	350	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	270	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	290	252.5	866	600	350	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	310	282.5	940	600	350	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	330	307.5	995	750	380	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	350	335	1058	750	380	645	645	568	20-22	670	620	582	20-26	715	650	609	20-33
600	390	390	1163	750	380	755	755	667	20-26	780	725	682	20-30	840	770	720	20-36

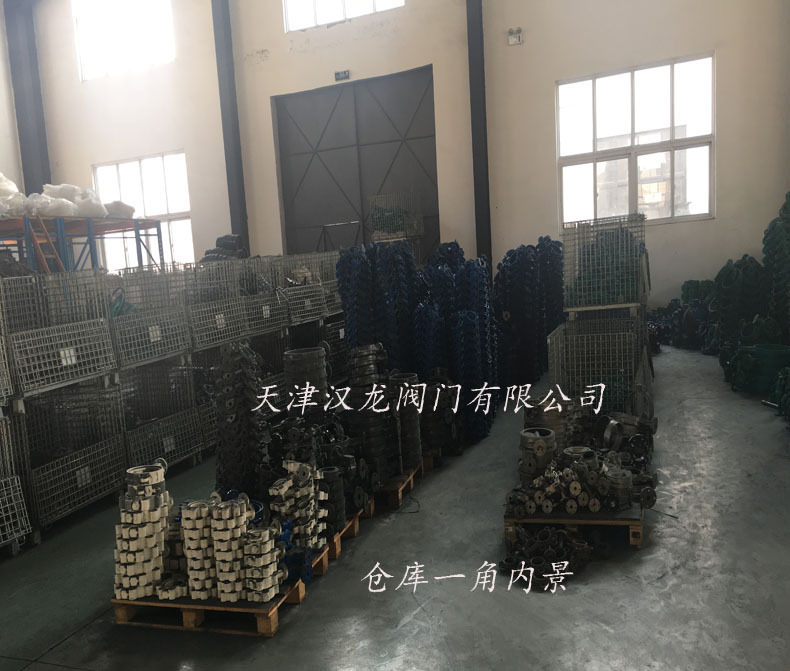

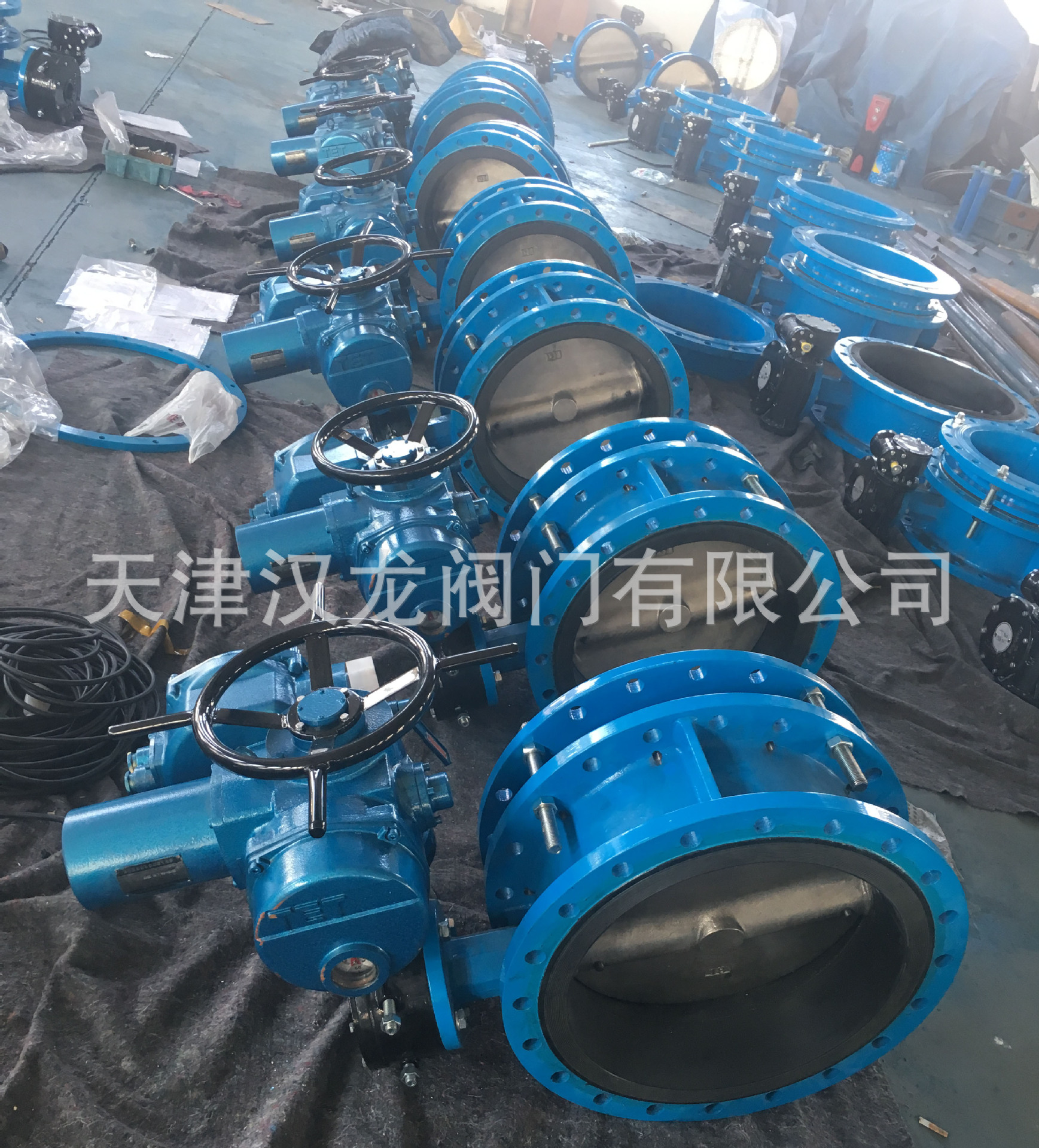

公司環境

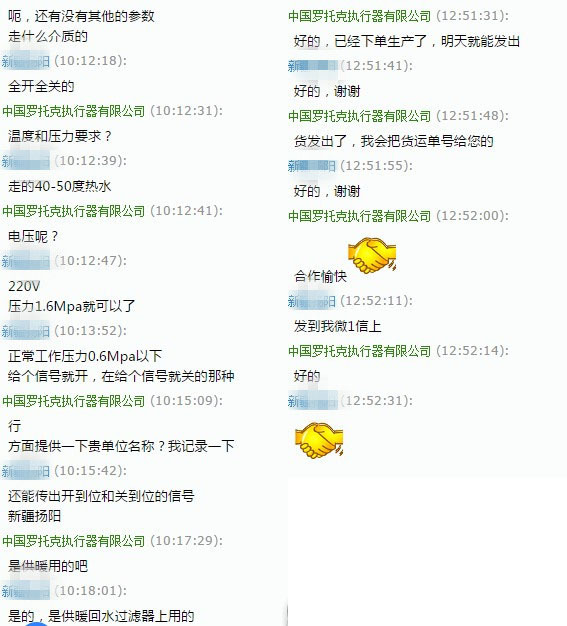

我們的交易

選擇閥門的步驟和依據大體如下： （科普一下閥門的基本知識）

⑴ 選擇步驟
1. 明確閥門在設備或裝置中的用途，確定閥門的工作條件：適用介質、工作壓力、工作溫度等2. 確定與閥門連接管道的公稱通徑和連接方        式：法蘭、螺紋、焊接等。

3. 確定操作閥門的方式：手動、電動、電磁、氣動或液動、電氣聯動或電液聯動等。
4. 根據管線輸送的介質、工作壓力、工作溫度確定所選閥門的殼體和內件的材料：灰鑄鐵、可鍛鑄鐵、球墨鑄 鐵、碳素鋼、合金鋼、不銹    耐酸鋼、銅合金等。
5. 確定閥門的型式：閘閥、截止閥、球閥、蝶閥、節流閥、安全閥、減壓閥、蒸汽疏水閥、等。
6. 確定閥門的參數：對于自動閥門，根據不同需要先確定允許流阻、排放能力、背壓等，再確定管道的公稱通徑 和閥座孔的直徑。
7. 確定所選用閥門的幾何參數：結構長度、法蘭連接形式及尺寸、開啟和關閉后閥門高度方向的尺寸、連接的螺 栓孔尺寸和數量、整個閥     門外型尺寸等。
8. 利用現有的資料：閥門產品目錄、閥門產品樣本等選擇適當的閥門產品。

⑵ 選擇閥門的依據 在了解掌握選擇閥門步驟的同時，還應進一步了解選擇閥門的依據。
1. 所選用閥門的用途、使用工況條件和操縱控制方式。
2. 工作介質的性質：工作壓力、工作溫度、腐蝕性能，是否含有固體顆粒，介質是否有毒，是否是易燃、易爆質，介質的黏度等等。
3. 對閥門流體特性的要求：流阻、排放能力、流量特性、密封等級等等。
4. 安裝尺寸和外形尺寸要求：公稱通徑、與管道的連接方式和連接尺寸、外形尺寸或重量限制等。  對閥門產品的可靠性、使用壽命和電動     裝置的防爆性能等的附加要求。 （在選定參數時應注意：如果閥門要用于控制目 的，必須確定如下額外參數：操作方法、最大和最小流    量要求、正常流動的壓力降、關閉時的壓力降、閥門的    最大和最小進口壓力。） 根據上述選擇閥門的依據和步驟，合理、正確地選擇      閥門時還必須對各種類型閥門的    內部結構進行詳細了解，以便能對優先選用的閥門做出正確的抉擇。 管道的最終控制是閥門。閥門啟      閉件控制   著介質在管道內的流束方式，閥門流道的形狀使閥門具備一定的流量特性，在選擇管道系統最適合安裝的閥門 時必須考慮到        這一點。

如下為選擇閥門應遵循的原則：
⑴ 截止和開放介質用的閥門 流道為直通式的閥門，其流阻較小，通常選擇作為截止和開放介質用的閥門。向下閉合式閥門（截止閥、柱塞閥）由于其    流道曲折，流阻比其他閥門高，故較少選用。在允許有較高流阻的場        合，可選用閉合式閥門。

⑵ 控制流量用的閥門 通常選擇易于調節流量的閥門作為控制流量用。向下閉合式閥門（如截止閥）適于這一用途，因為它的閥座尺寸與關閉件的行程     之間成正比關系。旋轉式閥門（旋塞閥、蝶閥、球閥）和撓曲閥體式         閥門（夾緊閥、隔膜閥）也可用于節流控制，但通常只能在有限的閥門口     徑范圍內適用。閘閥是以圓盤形閘        板對圓形閥座口做橫切運動，它只有在接近關閉位置時，才能較好地控制流量，故通常不用于流量控制。

⑶ 換向分流用的閥門 根據換向分流的需要，這種閥門可有三個或更多的通道。旋塞閥和球閥較適用于這一目 的，因此，大部分用于換向分流的閥門        都選取這類閥門中的一種。但是在有些情況下，其他類型的閥門，只要    把兩個或更多個閥門適當地相互連接起來，也可作換向分流用。
