加工定制 是 品牌 利源 型號 LY/TB/TA 材質 不銹鋼、碳鋼 使用壽命 30 耐溫特性 500（℃） 降噪效果 優 外形尺寸 1556（mm） 適用領域 設備噪聲控制 加工設備 消聲器設備 加工種類 工業噪聲控制設備
| 加工定制 | 是 | 品牌 | 利源 | 型號 | LY/TB/TA |
| 材質 | 不銹鋼、碳鋼 | 使用壽命 | 30 | 耐溫特性 | 500（℃） |
| 降噪效果 | 優 | 外形尺寸 | 1556（mm） | 適用領域 | 設備噪聲控制 |
| 加工設備 | 消聲器設備 | 加工種類 | 工業噪聲控制設備 |
消聲器特點：

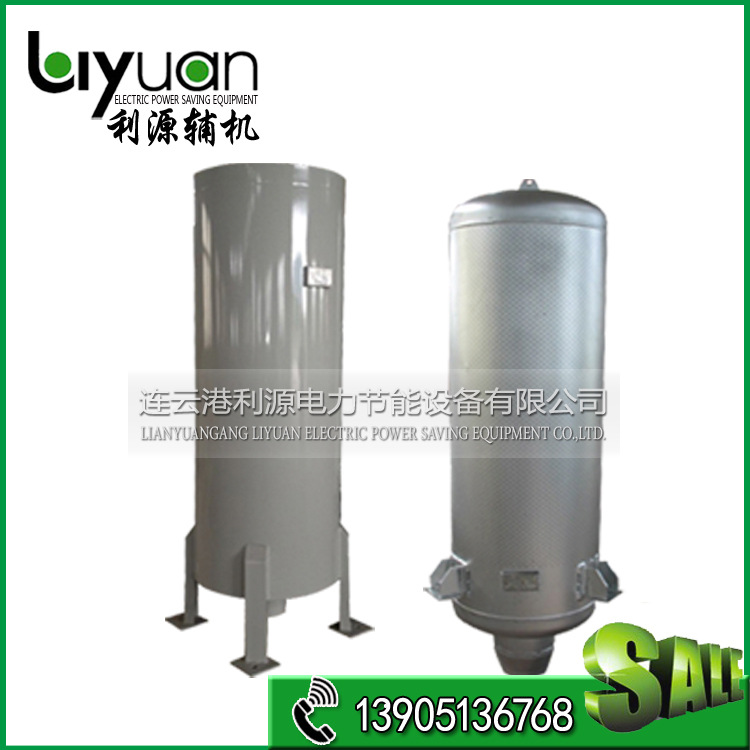

1、（TB型）
為抑制高壓汽流排放噪聲，本型消聲器系綜合了最合理的消聲原理所設計。高壓蒸汽在消聲器內經一次控流后進入降壓體經大容積擴大壓后，從而形成低壓蒸汽后噴出，在此過程中，汽流內能部分轉化成某種頻率的聲能，其噪聲雖然功率大為削弱，但往往會因排汽偏離設計值等諸原因，使噪聲仍然高于標準值。為此，在降壓體外設計了一只雙層結構的阻聲罩，它系根據降壓體所發出的剩余噪聲的頻譜特性所設計，用以有效地吸收剩余噪聲。當用戶按要求安裝后，總消聲量可達36~42分貝。

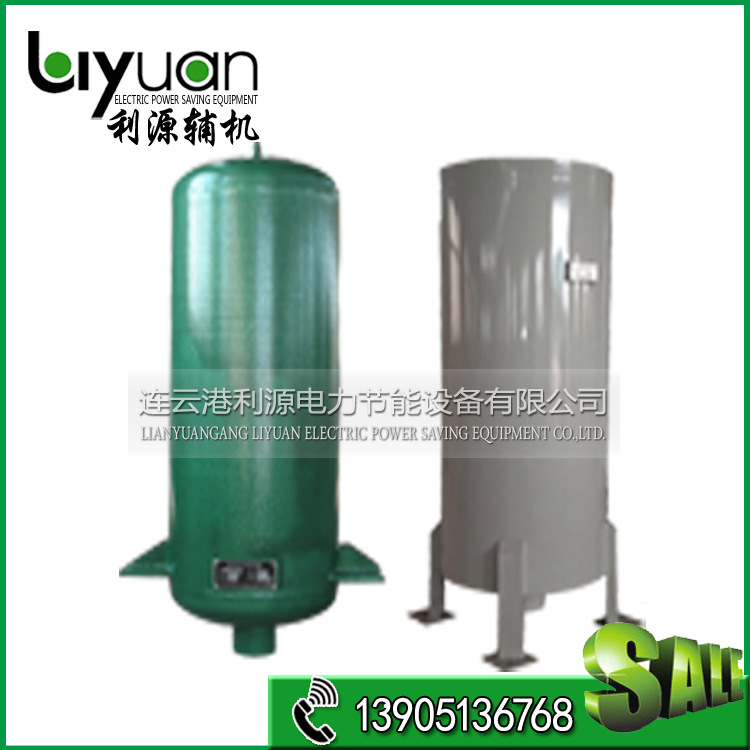

2、(TA型)
對于鍋爐等裝置的安全門，其排汽既應避免過大的燥聲，更應讓汽流順利排出，為此，以往常見的多級節流及小孔噴注的消聲手段即不宜采用，這種限制歷來是安全門消聲器的設計難點，也是安全門消聲器消聲效果差的原因。本實用新型安全門的消聲器同樣采用了抗、噴、阻的消聲原理，其中以大孔擴容代替了直徑較小的控流孔，在結構上更強化了抗、噴、阻消聲效果，達到了理想的消聲效果。

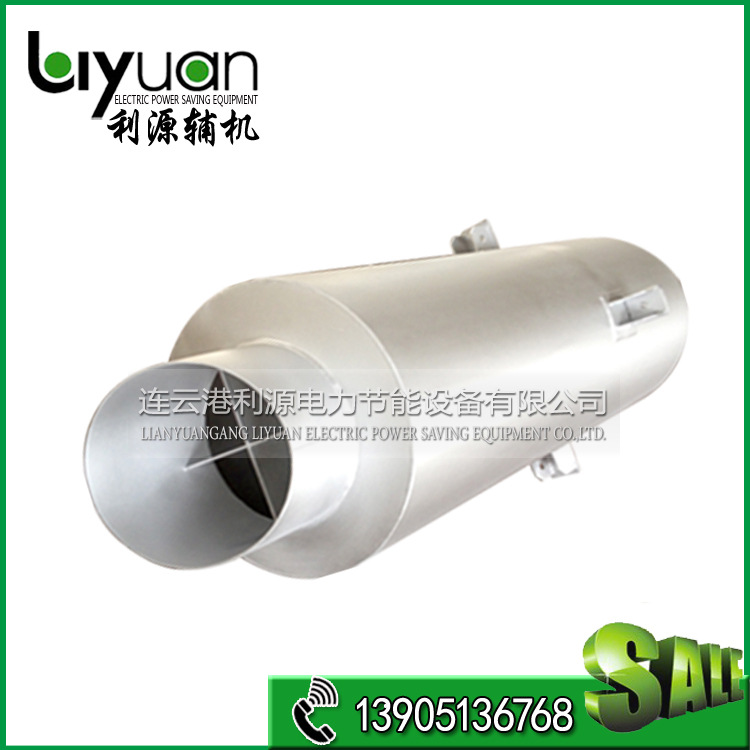

該消聲器系列產品為阻抗聲流型。根據對發電廠各類風機運行現場的噪聲源進行實際測試所取得的頻譜特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲片結構及流體通道的主要依據，同時采用具有較大材料飾面的狹矩形通道，以增強吸收效果。風機的噪聲源在最大噪聲級時，其頻譜值往往不止一種，而對不同頻譜帶，對其消聲量的要求也不相同。為此本產品采用了對高、中頻噪聲起消聲作用的阻式結構及對中、低頻噪聲起消聲作用的抗式結構，同時在阻式通道中采用了高頻及低頻兩種消聲區，用以最大限度地增寬消聲頻帶，以實現良好的消聲效果。用戶按要求安裝本產品后，極限噪聲級將不超過85-90分貝。其
三、常用型號說明：
常規規格：
1、鍋爐點火排汽消音器
型號 | 類別 | 外型尺寸 | 底座螺絲 | 接管規格 | 配套汽輪型號 | ||||
總長 | 外殼高度 | 殼體外徑 | 孔距 | 孔徑 | 孔數 | ||||
L | L1 | D | D1 | Dg* ￠ | |||||
TB-39-35/15( 過 ) | 中壓 | 1556 | 1356 | 460 | 322 | 20 | 4 | 57*3.5 | 6MW |
TB-39-65/25( 過 ) | 1848 | 1648 | 560 | 392 | 20 | 4 | 76*4 | 12MW | |
TB-39-100/35( 過 ) | 1818 | 1618 | 675 | 472 | 20 | 4 | 108*4.5 | 20MW | |
TB-39-130/40( 過 ) | 1890 | 1690 | 675 | 472 | 20 | 4 | 108*4.5 | 25MW | |
TB-54-35/10( 過 ) | 次高壓 | 1296 | 1096 | 460 | 322 | 20 | 4 | 57*3.5 | 6MW |
TB-54-75/25( 過 ) | 1564 | 1364 | 560 | 392 | 20 | 4 | 76*5 | 12MW | |
TB-100-130/40( 過 ) | 1854 | 1654 | 675 | 472 | 20 | 4 | 108*4.5 | 25MW | |
TB-100-130/65( 過 ) | 高壓 | 2142 | 1942 | 675 | 472 | 23 | 4 | 108*4.5 | 25MW |
TB-100-220/60( 過 ) | 2142 | 1942 | 675 | 472 | 23 | 4 | 133*10 | 50MW | |
TB-100-220/85( 過 ) | 2466 | 2266 | 675 | 472 | 23 | 4 | 133*10 | 50MW | |
TB-100-410/100( 過 ) | 2466 | 2446 | 675 | 472 | 23 | 4 | 159*10 | 100MW | |
TB-104-670/100/420/100( 過 ) | 超高壓 | 2358 | 2158 | 675 | 472 | 23 | 4 | 133*16 | 200/N125MW |
TB-140-670/200( 過 ) | 2854 | 2654 | 805 | 565 | 27 | 4 | 233*16 | 200MW | |
TB-170-1000/200( 過 ) | 亞臨界 | 3100 | 2900 | 805 | 565 | 20 | 4 | 133*18 | 300MW |
TB-28/510-610/40( 過 ) | 再熱器出口 | 1854 | 1564 | 675 | 472 | 20 | 4 | 133*10 | 200MW |
TB-39-555-1000/100( 過 ) | 2646 | 2446 | 675 | 472 | 27 | 4 | 168*8 | 300MW | |
2、鍋爐過熱器安全門消器（TA系列、過熱蒸汽用）
型號 | 類別 | 外形尺寸 | 底座螺絲 | 接管規格 | 配套汽輪機型號 | ||||
總長 | 外殼高度 | 殼體外徑 | 孔距 | 孔徑 | 孔數 | ||||
L | L1 | D | D1 | Dg* ￠ | |||||
TA-39-65/15( 過 ) | 中壓 | 1334 | 1134 | 380 | 272 | 20 | 4 | 89*5 | 12MW |
TA-54-75/25( 過 ) | 次高壓 | 1686 | 1486 | 440 | 314 | 20 | 4 | 108*5 | 12MW |
TA-100-130/80( 過 ) | 高壓 | 2610 | 2360 | 673 | 474 | 23 | 4 | 159*5 | 25MW |
TA-100-220/85( 過 ) | 2234 | 2360 | 673 | 474 | 23 | 4 | 219*6 | 50MW | |
TA-100-220/125( 過 ) | 2076 | 1984 | 825 | 79 | 23 | 4 | 273*7 | 50MW | |
TA-100-410/70( 過 ) | 2270 | 1876 | 685 | 483 | 23 | 4 | 273*7 | 100MW | |
TA-100-420/100( 過 ) | 超高壓 | 2270 | 2020 | 825 | 579 | 23 | 4 | 273*7 | 125MW |
TA-140-670/100( 過 ) | 2455 | 2020 | 825 | 579 | 23 | 4 | 219*8 | 200MW | |
TA-140-670/200( 過 ) | 2960 | 2205 | 1160 | 810 | 27 | 4 | 273*8 | 200MW | |
TA-170-1000-280( 過 ) | 亞臨界 | 2054 | 2710 | 1310 | 914 | 27 | 4 | 273*14 | 300MW |
TA-28/510-670/100( 過 ) | 再熱器出口 | 2344 | 1804 | 785 | 552 | 23 | 4 | 325*13 | 200MW |
TA-39/555-10000/155( 過 ) | 2344 | 2094 | 935 | 655 | 27 | 325*18 | 300MW | ||
3、鍋爐汽包安全門消音器（TA系列、飽和蒸汽用）
型號 | 類別 | 外型尺寸 | 底座螺孔 | 接管規格 | 配套汽輪 | |||||
總長 | 外殼高度 | 殼體外徑 | 孔距 | 孔徑 | 孔數 | |||||
L | L1 | D | D1 | Dg* | ||||||
TA-39-65/15(飽) | 中壓 | 1334 | 1134 | 380 | 272 | 20 | 4 | 89*5 | 12MW | |
TA-54-75/25(飽) | 次高壓 | 1686 | 1486 | 440 | 314 | 20 | 4 | 108*5 | 12MW | |
TA-100-130/80(飽) | 高壓 | 2510 | 2260 | 673 | 474 | 23 | 4 | 159*5 | 25MW | |
TA-100-220/85(飽) | 2510 | 2260 | 676 | 474 | 23 | 4 | 219*5 | 50MW | ||
TA-100-220/125(飽) | 2510 | 1834 | 825 | 579 | 23 | 4 | 273*7 | 50MW | ||
TA-100-410/70(飽) | 2084 | 1776 | 685 | 483 | 23 | 4 | 273*7 | 100MW | ||
TA-140-420/100(飽) | 超高壓 | 1976 | 1870 | 825 | 579 | 23 | 4 | 273*7 | 125MW | |
TA-140-670/100(飽) | 2120 | 1870 | 825 | 579 | 23 | 4 | 219*6 | 200MW | ||
TA-140-670/200(飽) | 2305 | 2055 | 1160 | 810 | 27 | 4 | 273*7 | 200MW | ||
TA-170-1000/280(飽) | 2810 | 2560 | 131 | 914 | 27 | 4 | 273*7 | 300MW | ||
附錄 | TA-32-336-670/200(飽) | 2160 | 1910 | 985 | 690 | 27 | 4 | 426*7 | 200MW | |
TA-39-336-1000/200(飽) | 2264 | 2014 | 955 | 655 | 27 | 4 | 325*7 | 300MW | ||
說明：
1、當用戶排汽接管規格與表不符時，外形尺寸將有所變化；
2、熱力設備之蒸汽排放對象種類繁多，本廠將根據用戶提現的排汽量、蒸汽壓力及接管尺寸設計制作各種規格的消音器。
