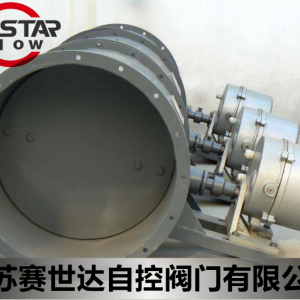

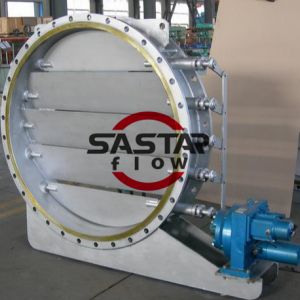

煙道蝶閥采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。

煙道蝶閥 廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。

型號：XLDF

材質：碳鋼

連接形式：法蘭

結構形式：垂直板式

適用介質：空氣

壓力環境：常壓

工作溫度：常溫

標準：國標

流動方向：單向

驅動方式：手動

產品簡介：

工業專用蝶閥的特點能耐高溫,適用壓力范圍也較高,閥門公稱通徑大,閥體采用碳鋼制造,閥板的密封圈采用金屬環代替橡膠環.大型高溫蝶閥采用鋼板焊接制造,主要用于高溫介質的煙風道和煤氣管道.
產品的優點：
1,啟閉方便迅速,省力,流體阻力小,可以經常操作.　　
2,結構簡單,外形尺寸小,結構長度短,體積小,重量輕,適用于大口徑的閥門.　　
3,可以運送泥漿,在管道口積存液體最少.　　
4,低壓下,可以實現良好的密封.　　
5,調節性能好.　　
6,全開時閥座通道有效流通面積較大,流體阻力較小.　　
7,啟閉力矩較小,由于轉軸兩側蝶板受介質作用基本相等,而產生轉矩的方向相反,因而啟閉較省力.　　
8,密封面材料一般采用橡膠,塑料,故低壓密封性能好.
結構特點：
1,管道通風蝶閥,煙道通風蝶閥,進口通風蝶閥具有結構簡單,體積小,重量輕,材料耗用省,安裝尺寸小,開關迅速,90°往復回轉,驅動力矩小等特點,用于截斷,接通,調節管路中的介質,具有良好的流體控制特性和關閉密封性能.　　
2,管道通風蝶閥,煙道通風蝶閥,進口通風蝶閥可以運送泥漿,在管道口積存液體最少.低壓下,可以實現良好的密封,調節性能好.　　
3,蝶板的流線形設計,使流體阻力損失小,可謂是一種節能型產品.　　
4,閥桿為通桿結構,經過調質處理,有良好的綜合力學性能和抗腐蝕性,抗擦傷性.蝶閥啟閉時閥桿只作旋轉運動而不作升降運行,閥桿的填料不易破壞,密封可靠.與蝶板錐銷固定,外伸端為防沖出型設計,以免在閥桿與蝶板連接處意外斷裂時閥桿崩出.　　
5,連接方式有法蘭連接,對夾連接,對焊連接及凸耳對夾連接.

煙道蝶閥公稱通徑：DN50mm-DN300mm；

煙道蝶閥公稱壓力：PN1.0MPa-1.6MPa；

煙道蝶閥溫度范圍：-29℃-300℃。

通風蝶閥主要零部件材料 ：　　

通風蝶閥外形連接尺：
